泰科龙管道阀门有限公司-产品篇之气动球阀
发布时间:2020-03-19 11:19:02 点击次数:381
一、气动内螺纹球阀 产品概述
内螺纹气动球阀分为整体式、两段式及三段式。阀体铸造采用德国引进的先进工艺,结构合理、造型美观。配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。内螺纹气动球阀阀座采用弹性密封结构,启闭轻松,密封可靠。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。气动内螺纹球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,内螺纹气动球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质本球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节流量之用。

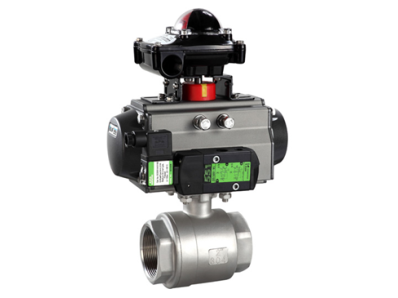

二、气动内螺纹球阀 产品图片
三、气动内螺纹球阀 主要技术参数
1、阀体
阀体形式 | 内螺纹精铸阀体 |
公称通径 | DN6~100mm |
公称压力 | PN1.6、2.5、4.0、6.4 MPa;ANSI 150 300 600LB;JIS 10 20 30K |
连接形式 | 管螺纹(G)、锥螺纹(NPT) |
阀盖形式 | 一体式 |
压盖型式 | 压帽拧紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀芯形式 | O型球型阀芯 |
流量特性 | 快开特性 |
